캐드 기초 강좌 객체스냅 자동설정 수동설정 방법

캐드 기초 강좌

객체스냅 자동설정 수동설정 방법

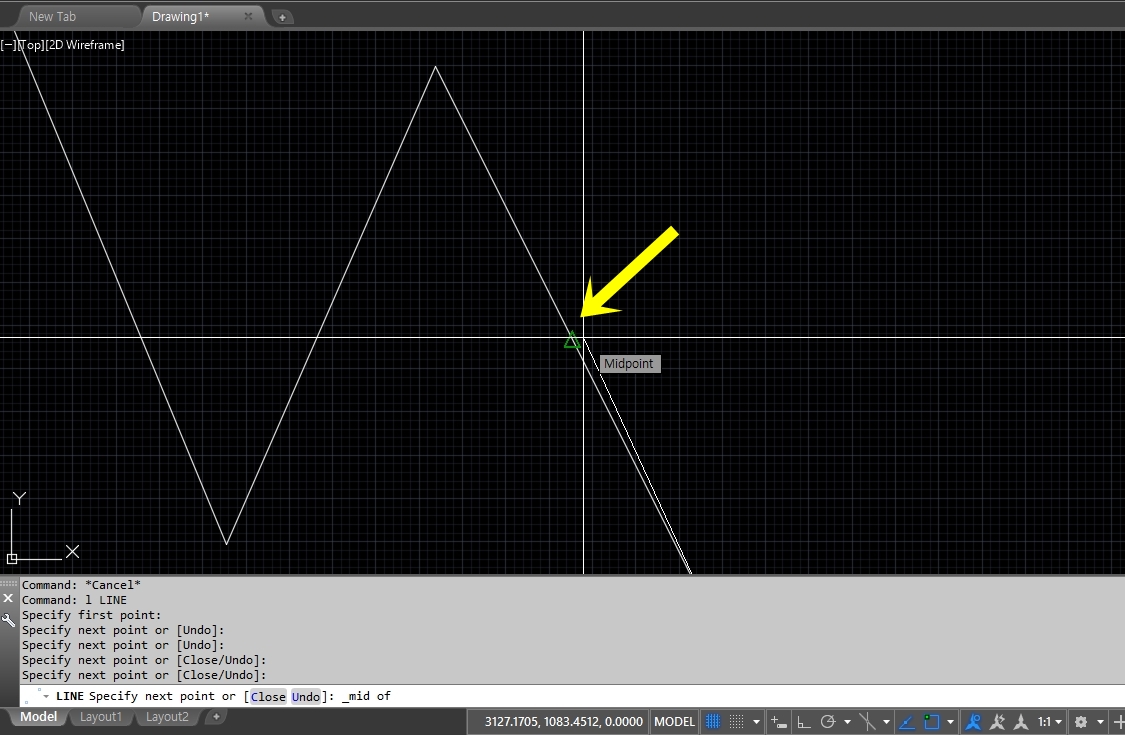

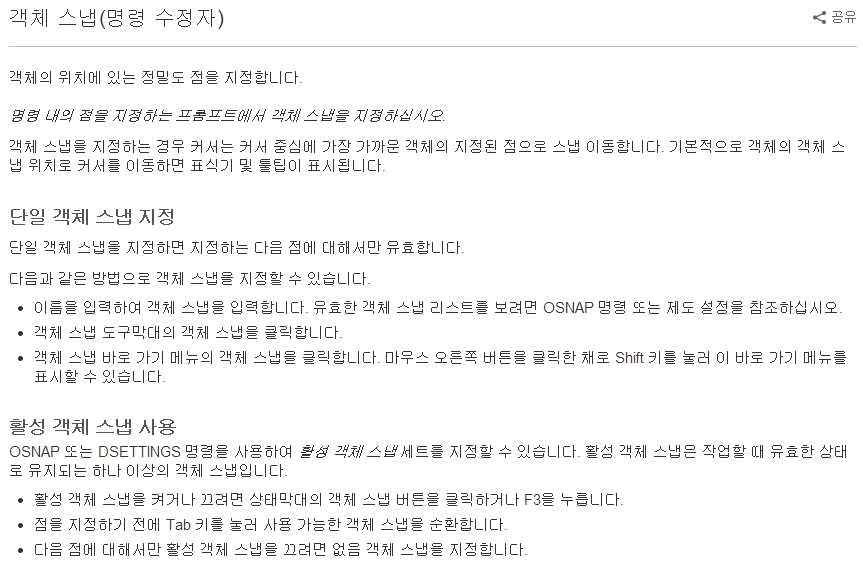

도면을 작업하다보면 아래 이미지처럼 선을 연결한다거나 원을 작업할때 등 포인트 점들이 나타나게 되는데요. 이처럼 작업을 할때 중심점이나 끝점을 표시해주어 작업하기에 용이하도록 해주는 표시인데요.



바로 이러한 표식을 객체스냅이라고 합니다. 객체에 대한 표식들을 스냅을 잡아줌으로써 마우스를 객체로 이동해주면 찰싹! 달라붙으면서 바로 작업하실 수 있어요.

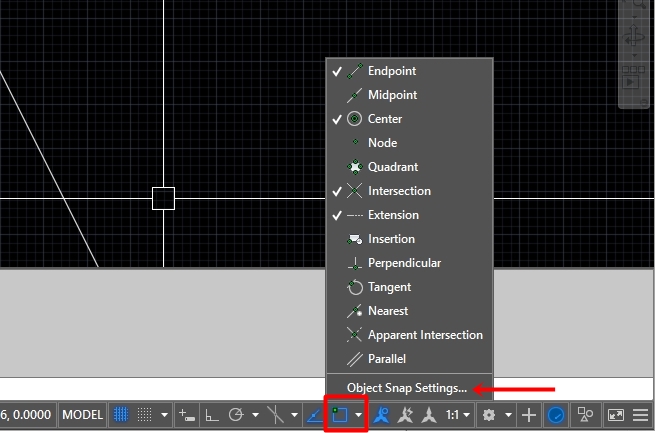

객체스냅을 사용하기 위해서는 활성화를 시켜주셔야 하는데요. 캐드 프로그램 우측 하단에 보시면 아래 이미지처럼 사각모양의 아이콘이 보인답니다.



사각모양의 아이콘을 클릭하게 되면 객체스냅옵션들이 나오는데요. 위에 이미지처럼 체크가 되어 있는 부분들은 활성화가 되어 있는 상태에요. 전체적은 옵션들을 수정하고 싶을때는 아이콘을 클릭하신 후 위에 이미지에서 처럼 스냅 셋팅을 클릭해주세요.

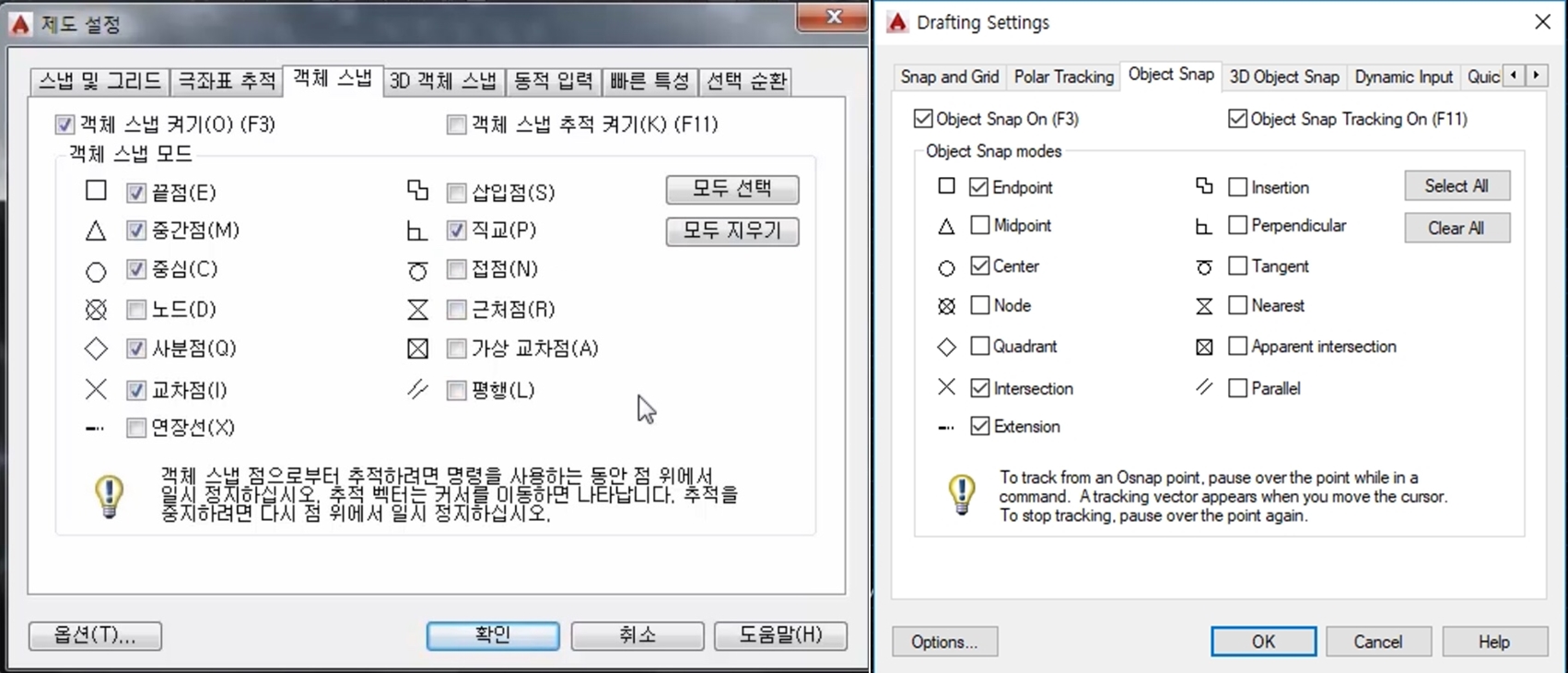

한글버전과 영문버전 두가지 올려보았어요. 체크되어 있는 항목들이 활성화가 되어 있는 옵션들인데요. 필요한 옵션들은 체크를 하신 후 OK 버튼을 누르시고 빠져나오시면 됩니다. 옵션을 체크하시고 작업을 하시게 되면 기존에 잡히지 않았던 포인트 점이 잡히면서 좀 더 편하게 작업하실 수 있어요.



객체 스냅 사용하는 방법에는 또 하나의 방법이 있는데요. 객체스냅 옵션을 많이 켜두고 사용하다보면 이것저것 여러 포인트 점들이 잡히다보니 불편할때가 있더라구요. 그래서,제가 주로 사용하는 경우이기도 한, 또 다른 방법도 알려드릴께요.

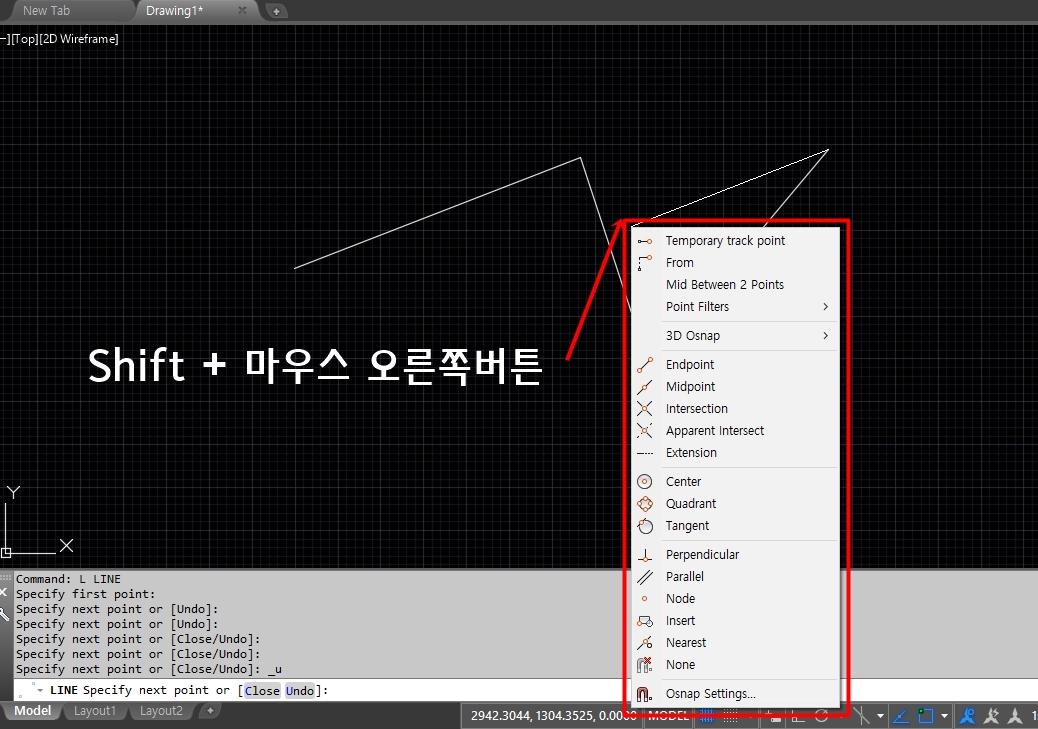

도면을 작업하시다가! 객체스냅 옵션 활성화가 되어 있지 않아 작업을 멈춰야 할때! 그럴때는 작업하던 중에 멈추지 마시고 키보드에 있는 Shift + 마우스 오른쪽 버튼을 눌러보세요. 위에 이미지처럼 객체스냅 옵션창이 나타나게 된답니다. 원하는 옵션을 선택해서 바로 작업을  이어나가실 수 있는데요. 이와 같은 방법을 이용해서 작업할경우의 장점은 선택한 객체스냅 옵션만 도면에 표시가 나온다는 점이에요!

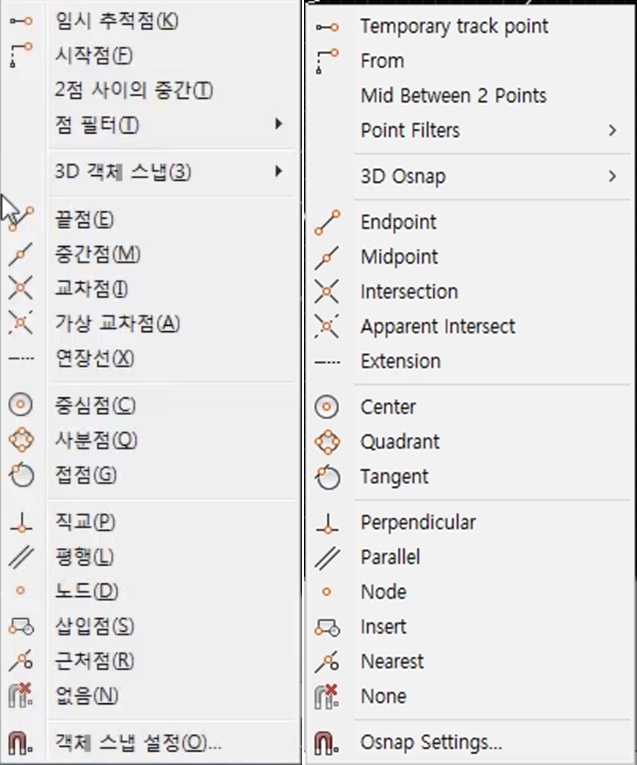

객체스냅 옵션도 한글버전과 같이 첨부해보았어요. 영문작업하실때 헷갈리신 분들은 참고해주세요!

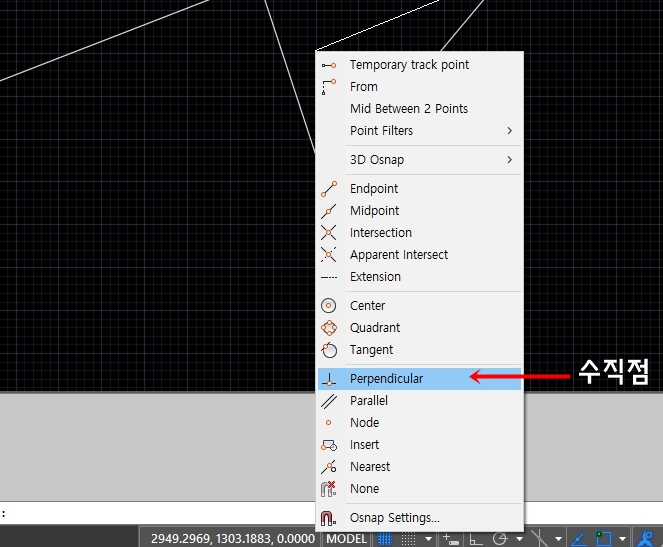

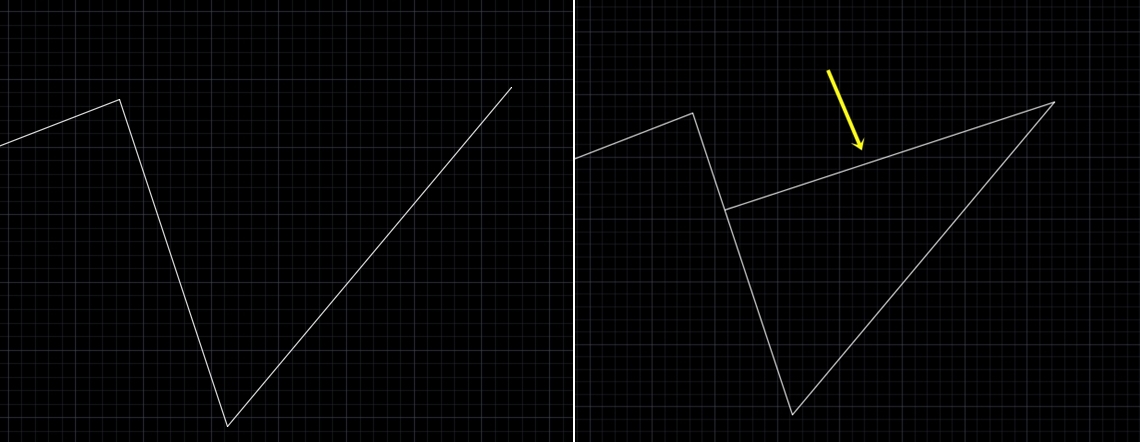

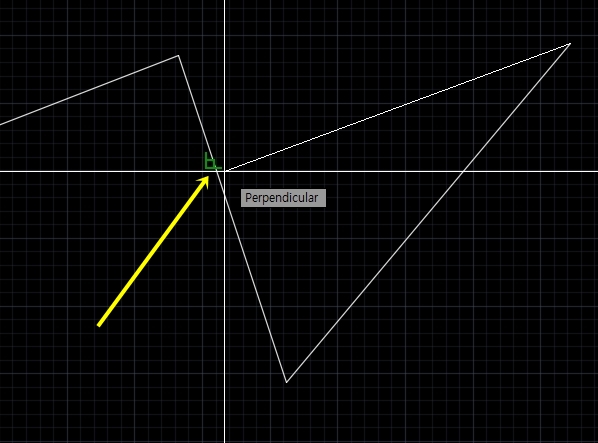

예를 들어, 작업을 하던 중 수진점이 필요해서 Shift+마우스 오른쪽 버튼을 눌러 객체옵션창을 띄운 후 수직점을 클릭하게 되면 아래 이미지 처럼 수직에 해당되는 점만 표식이 되면서 쉽게 작업하실 수 있답니다.



오늘은 객체스냅에 대해 알아보았습니다. 객체스냅은 도면 작업할때 꼭 필요한 옵션이죠! 눈대중으로 대충 작업하다보면 나중에 패턴이라던지 다른 명령어를 사용할때 적용이 안되는 경우가 있기 때문이에요. 객체를 닫아줘야하기 때문에 객체스냅은 꼭! 알아두시고 설정하시는 방법도 꼼꼼하게 체크해두시면 편하답니다.
